Я9-ОДТ
Сепаратор для творога марки Я9-ОДТ предназначен для непрерывного разделения сквашенного молока на обезжиренный творог и сыворотку.
Технические характеристики

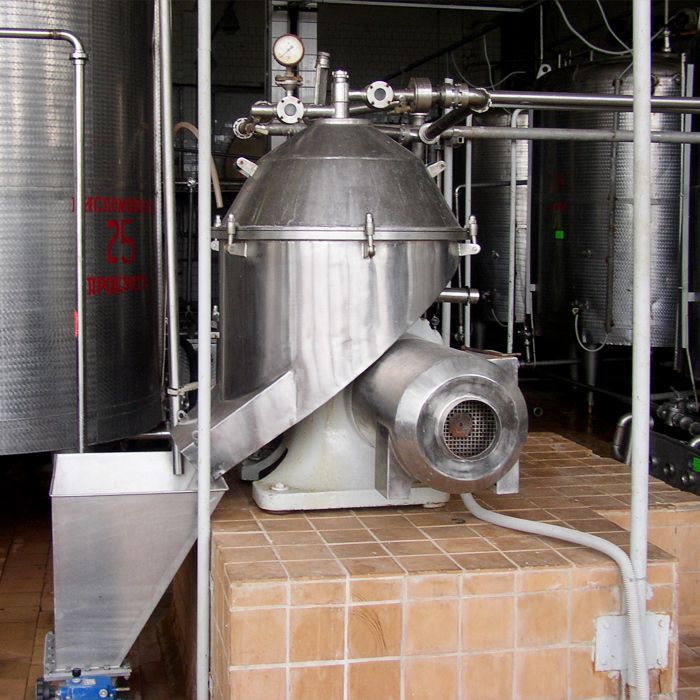

Фотогалерея
Перечень деталей и узлов
| Производительность по исходному продукту, дм3/ч при 6-ти соплах | 3000-6000 |
| Частота вращения барабана, с-1 (об/мин) | 100(6000) |
| Мощность электродвигателя, кВт | 15 |
| Габаритные размеры, мм., не более: | |
| длина | 1275 |
| ширина | 1040 |
| высота | 1470 |
| Масса сепаратора, кг., не более | 1140 |
| Температура сепарирования, ?С | 25-30 |
| Кислотность исходного сквашенного молока, pH | 4,3-4,5 |
| Содержание сухих веществ в осветленной сыворотке, % | 5,7-6,4 |
| Влажность обезжиренного творога,% | 76,7-82,4 |
Общий вид
| 1. |
Приемно-отводящее устройство |
Я9-ОДТ 13.000 |
| 2. |
Болт М12-6gх25 |
ГОСТ 7796-70 |
| 3. |
Шайба регулировочная |
Ж5-ОСН-С 00.034 |
| 4. | Штифт |
А1-МСЛ 03.011-11 |
| 5. | Прижим |
Ж5-ОМЕ-С 00.126 |
| 6. |
Болт откидной |
Ж5-ОМЕ-С 00.027-01 |
| 7. |
Гайка колпачковая |
Ж5-ОМЕ-С 00.028 |
| 8. | Ось |
Ж5-ОМЕ-С 00.029 |
| 9. | Крышка |
Я9-ОДТ 00.010 |
| 11. | Прокладка |
Я9-ОДТ 00.002 |
| 14. | Барабан |
Я9-ОДТ 02.000 |
| 15. |
Болт М12х50 |
ГОСТ 7796-70 |
| 15а. |
Пробка резьбовая М16х1,5 |
DIN 910 |
| 16. |
Шайба-гровер |
DIN.127.12.A2 |
| 17. | Чаша |
Я9-ОДТ 01.090 |
| 17а. |
Кольцо резиновое |
Ж5-ВСП 01.009 |
| 18. | Прокладка |
Ж5-ОМЕ-С 01.006-33 |
| 19. | Станина |
Ж5-МУ-2 01.021 |
| 20. | Тахометр |
Ж5-МУ-1М 01.110-01 |
| 21. | Крышка |
Ж5-АРЦГ 01.213-02 |
| 21а. | Прокладка |
Я9-ОДТ 11.003 |
| 21б. | Ограждение |
Ж5-Плава-ОО-30 01.150 |
| 21в. |
Болт М6х10 |
Болт 7798-70 |
| 21г. | Шайба-гровер |
DIN.127.6.A2 |
| 21д. | Сальник | Pg16 |
| 21е. | Вибропреобразователь |
КД 6407-12 |
| 21ж. |
Табличка заводская |
ТР ТС 00.001-15 |
| 22. |
Стекло смотровое |
Ж5-МУ-2 01.032 |
| 23. | Прокладка |
Ж5-ОСН 03.007 |
| 24. |
Шайба уплотнительная |
DIN 7603; 20х26х1,5 |
| 25. |
Пробка резьбовая М20х1,5 |
DIN 910 |
| 26. |
Гайка М12 |
ГОСТ 5915-70 |
| 27. |
Болт М12-6gх35.23 |
ГОСТ 7796-70 |
| 28. | Шайба-гровер | DIN.127.12.A2 |
| 29. | Патрубок |
Я9-ОДТ 01.120 |
|
29а. |
Прокладка |
Я9-ОДТ 00.006 |
|
30. |
Двигатель АИР 160S4-У3 |
ГОСТ Р51689-2000 |
Горизонтальный вал
| 34. |
Болт М8х20 |
ГОСТ 7796-70 |
| 35. |
Шайба М8 |
ГОСТ 11371-78 |
| 36. | Ограждение |
Ж5-МУ-3 11.110-03 |
| 37. | Фланец |
Ж5-МУ-3 01.001-01 |
| 38. |
Гайка М16 |
ГОСТ 5915-70 |
| 39. |
Шайба 16 |
ГОСТ 6402-70 |
| 40. |
Шпилька М16 |
ГОСТ 22034-76 |
| 41. |
Кольцо пружинное |
МУ-1М 01.118-11 |
| 42. |
Винт ВМ8-6gx12 14H.019 |
ГОСТ 1476-93 |
| 43. | Полумуфта |
МУ-2 01.015-04 |
| 44. | Палец |
МУ-2 01.006 |
| 45. |
Диск упругий |
МУ-2 01.005 |
| 46. | Полумуфта |
МУ-2 01.044-02 |
| 47. |
Шпонка 2-12х8х32 |
ГОСТ 23360-78 |
| 48. |
Винт ВМ8-6gx20 Э Zn |
DIN 7984 |
| 48а. |
Шайба 8 |
ГОСТ 6402-70 |
| 49. | Крышка |
Ж5-МУ-2 01.026 |
| 50. | Прокладка |
Ж5-ОМЕ-С 01.006-11 |
| 51. |
Болт М6-6gx 16.23 |
ГОСТ 7798-70 |
| 52. | Крышка |
Ж5-ОС2-НС 01.013 |
| 52а. | Кронштейн |
Я9-ОДТ 11.001 |
| 52б. | Прокладка |
Я9-ОДТ 11.002 |
| 52в. |
Болт М6х10 |
ГОСТ 7798-70 |
| 52г. |
Шайба-гровер |
DIN 127.6.A2 |
| 52д. |
Гайка М6 |
ГОСТ 5915-70 |
| 52е. |
Клеммная коробка |
|
| 52ж. |
Термопреобразователь (Устройство для контроля температуры масла в механизме) |
Т.п/п-420-DIN43650/1- (+1000С)-5х30-G1/2 |
| 53. | Шпонка |
ГОСТ 23360-78 |
| 54. |
Гайка М39х1,5 |
ГОСТ 11871-88 |
| 55. |
Шайба Н39 |
ГОСТ 11872-89 |
| 56. |
Гайка М56х2 |
ГОСТ 11871-88 |
| 57. |
Шайба Н56 |
ГОСТ 11872-89 |
| 58. |
Подшипник 6212М |
FAG |
| 59. |
Колесо зубчатое |
Ж5-МУ-2 01.080-11 |
| 60. |
Шпонка 2-12x8x32 |
ГОСТ 23360-78 |
| 61. | Вал |
Ж5-АРЦГ 01.025-01 |
| 62. |
Болт М8х20 |
ГОСТ 7796-70 |
| 63. |
Шайба 8 |
ГОСТ 6402-70 |
| 64. | Крышка |
Ж5-ОС2-НС 01.046 |
| 65. |
Болт М8х20 |
ГОСТ 7796-70 |
| 66. |
Шайба 8 |
ГОСТ 6402-70 |
| 67. | Крышка |
Ж5-АРЦГ 01.027 |
| 68. | Прокладка |
Ж5-ОМЕ-С 01.006-64 |
| 69. |
Болт М12х40 |
ГОСТ 7796-70 |
| 70. |
Шайба 12 |
ГОСТ 6402-70 |
| 71. | Прокладка |
Ж5-ОМЕ-С 01.006-30 |
| 72. | Фланец |
Ж5-АРЦГ 01.026 |
| 73. |
Гайка М68х2 |
ГОСТ 11871-88 |
| 74. |
Шайба Н68 |
ГОСТ 11872-89 |
| 75. |
Подшипник 6214М |
FAG |
Вертикальный вал
| 83. |
Гайка колпачковая |
Ж5-ОМЕ-С 00.120 |
| 83а. | Прокладка |
Ж5-ОСН-С 00.04-01 |
| 84. |
Болт М6-6gx12.23 |
ГОСТ 7798-70 |
| 85. | Козырек |
Ж5-ВСС-201.003 |
| 86. |
Кольцо резиновое |
Ж5-ВСП 01.013 |
| 87. |
Болт М12-6gx50.23 |
ГОСТ 7796-70 |
| 88. |
Шайба-гровер DIN.127.12.A2 |
|
| 90. |
Кожух горловой опоры |
Я9-ОДТ 01.110 |
| 91. | Прокладка |
Я9-ОДТ 01.003 |
| 92. | Втулка |
Ж5-ОТР 01.001 |
| 93. |
Винт ВМ8-6gx22 46.019 |
ГОСТ 17473-80 |
| 94. | Крышка |
Я9-ОДТ 01.005 |
| 95. | Прокладка |
Ж5-ОМЕ-С 01.006-19 |
| 96. |
Колпачок пружины |
Ж5-МУ-2 01.042 |
| 97. | Пружина |
Ж5-МУ-1 01.012-01 |
| 98. | Упор |
Ж5-МУ-1 01.062-01 |
| 99. |
Болт М12-6gx90.46.019 |
ГОСТ 7796-70 |
| 100. |
Шайба 12 |
ГОСТ 6402-70 |
| 101. |
Корпус горловой опоры |
Ж5-МУ-2 01.039 |
| 102. | Прокладка |
Ж5-ОМЕ-С 01.006-27 |
| 103. | Веретено |
Ж5-АСЭ-Б 01.028-02 |
| 104. |
Подшипник радиально-упорный 6-66409Л |
ГОСТ 831-75 |
| 105. | Втулка |
Ж5-МУ-2 01.033 |
| 106. | Шестерня |
Ж5-МУ-2 01.037 |
| 107. |
Шпонка 2-14х9х56 |
ГОСТ 23360-78 |
| 108. |
Кольцо уплотнительное |
Ж5-МУ-1М 01.118-16 |
| 109. | Обойма |
Ж5-МУ-2 01.029 |
| 110. |
Подшипник радиально-сферический двухрядный 2312М |
FAG |
| 111. | Упор |
Ж5-МУ-2 01.024 |
| 112. | Пружина |
Ж5-МУ-1 01.012-04 |
| 113. |
Шайба регулировочная |
Ж5-МУ-1 01.037 |
| 114. |
Болт М8-6gх20.46.019 |
ГОСТ 7796-70 |
| 115. | Крышка |
Ж5-МУ-2 01.023 |
| 116. | Прокладка |
Ж5-ОМЕ-С 01.006-16 |
| 117. | Стакан |
Ж5-МУ-2 01.022 |
| 118. |
Пробка резьбовая М20х1,5 |
DIN 910 |
| 119. |
Шайба уплотнительная |
DIN7603; 20х26х1,5 |
Тахометр
| 120. |
Болт М8-6gх25.23 |
ГОСТ 7796-70 |
| 121. |
Корпус тахометра |
Ж5-МУ-1М 01.109 |
|
122. |
Прокладка |
Ж5-МУ-1 01.011 |
| 123. |
Пробка залива |
Ж5-МУ-1 01.006 |
| 124. |
Винт М4-6gx14.23 |
ГОСТ 17473-80 |
| 125. |
Тахометр 8ТМ2.56 1:1 |
ТУ 25.02-1568-74 |
| 126. | Прокладка |
Ж5-ВСП 01.025 |
| 127. |
Шплинт 2х10 |
ГОСТ 397х79 |
| 128. | Шайба |
Ж5-Плава 01.013 |
| 129. | Пульсатор |
Ж5-Плава-МУ-1М 01.100 |
| 130. | Пружина |
Ж5-МУ-1М 01.117 |
| 131. |
Винт М3-6gx10.23 |
ГОСТ 17473-80 |
| 132. | Вал |
Ж5-МУ-1М 01.116 |
| 133. | Шестерня |
Ж5-МУ-1М 01.115 |
| 134. | Втулка |
Ж5-МУ-11М 01.121 |
| 135. | Втулка |
Ж5-Плава 01.028 |
| 136. |
Шплинт 3,2х28 |
ГОСТ 397-79 |
| 137. |
Шестерня Г |
Ж5-МУ-1М 01.125-01 |
| 138. | Втулка |
Ж5-МУ-1М 01.113-01 |
| 139. |
Кольцо пружинное |
Ж5-МУ-1М 01.118-05 |
|
140. |
Вал |
Ж5-МУ-1М 01.122-01 |
| 141. | Втулка |
Ж5-МУ-1М 01.114 |
| 142. |
Кольцо пружинное |
Ж5-МУ-1М 01.118 |
| 143. |
Подшипник 202 |
ГОСТ 8338-75 |
| 144. | Втулка |
Ж5-МУ-1М 01.113 |
| 145. |
Подшипник 202 |
ГОСТ 8338-75 |
| 146. |
Штифт |
А1-МСЛ 03.011-11 |
| 147. | Прокладка |
Ж5-МУ-1М 01.012 |
Барабан
| 166*. |
Кольцо затяжное малое |
Я9-ОДТ 02.003 |
| 167. |
Крышка напорной камеры |
Я9-ОДТ 02.002 |
|
168. |
Кольцо уплотнительное |
Ж5-ИСА-3 02.00.09Э |
| 169*. |
Кольцо затяжное большое |
Ж5-ОТР 02.002 |
| 170*. | Крышка |
А1-ОДБ/2 02.022 |
| 171. | Винт |
Ж5-ПРП 02.027 |
| 172. | Фиксатор** |
Ж5-ОТР 02.007 |
| 173. |
Кольцо уплотнительное |
Ж5-ОСТ-3 02.005 |
| 174*. | Тарелка*** |
Я9-ОДТ 02.010 |
| 175*. |
Тарелкодержатель |
А1-ОДБ/2 02.030 |
| 176. |
Винт |
Ж5-ОМЕ-С 02.019 |
| 177. |
Шпонка |
Ж5-ОТР 02.011 |
| 178. | Штифт** |
А1-МСЛ 03.011-23 |
| 179*. | Основание |
Я9-ОДТ 02.001 |
| 180. | Сопло |
Я9-ОДТ 02.011-01 |
| 182. | Прокладка |
Ж5-ПРТ 02.003 |
| 184. |
Корпус сопла |
Ж5-ПРТ 02.013 |
| 185. |
Кольцо 030-035-30 |
ГОСТ 9833-73 |
* При замене деталей необходимо произвести перебалансировку барабана
** Не разборный
*** При замене пакета тарелок произвести перебалансировку барабана.
Приемно-выводное устройство
| 187. |
Штуцер конический |
DN35, арт. 2.400 |
| 188. |
Кольцо уплотнительное |
DN35, арт. 2.600 |
| 189. |
Гайка шлицевая |
DN35, арт. 2.700 |
| 190. | Гайка |
А1-ВПО 03.004 |
| 191. | Втулка |
Я9-ОДТ 03.028 |
| 191а. |
Штифт цилиндрический 3h11x22 |
ГОСТ 3128-70 |
| 192. | Рукоятка |
Ж5-ОСТ-3 03.036 |
| 193. |
Гайка шлицевая |
DN35, арт. 2.700 |
| 194. |
Гайка соединительная |
А1-ВПО 03.005 |
| 195. | Втулка |
А1-ВПО 13.048 |
| 196. |
Винт ВМ6х10 |
ГОСТ 1476-93 |
| 197. | Винт |
Я9-ОДТ 03.029 |
| 198. | Поршень |
Я9-ОДТ 03.001 |
| 199. |
Кольцо 030-035-30 |
ГОСТ 9833-73 |
| 200. |
Патрубок подводящий |
Я9-ОДТ 13.020 |
| 201. | Прокладка |
Ж5-ОСП-3 03.038 |
| 202. |
Патрубок отводящий |
Я9-ОДТ 13.010 |
| 203. | Кольцо |
Ж5-МУ-1 01.002 |
| 204. |
Труба питающая |
Я9-ОДТ 03.050 |
| 205. |
Кольцо 030-035-30 |
ГОСТ 9833-73 |
| 206. |
Установка манометра |
Ж5-Плава-ОБ-5 04.080 |
| 207. | Прокладка |
Ж5-ОСТ-3 03.082 |
| 208. |
Кран для отбора проб BSP 1/2" |
Арт. 5.305 |
| 209. | Прокладка |
БФС 01.011 |
| 210. |
Болт М6-6gх12.23 |
ГОСТ 7798-70 |
| 210а. | Шайба-гровер |
DIN 127.6.A2 |
| 211. |
Шайба прижимная |
А1-ВПО 03.012 |
| 212. | Прокладка |
БФС 01.011 |
| 213. |
Стекло смотровое ф63, h8 |
ГОСТ 21836-88 |
| 214. | Прокладка |
Ж5-ОСП-3 03.038 |
| 215. | Фланец |
Я9-ОДТ 03.031 |
| 216. |
Диск напорный |
Я9-ОДТ 03.070 |
Расходомер
|
224. |
Гайка |
А1-МСЛ 04.048 |
|
225. |
Ниппель |
А1-МСЛ 03.060 |
| 226. | Прокладка |
Ж5-ОСН 03.003 |
| 227. | Гайка |
Ж5-РСХ 00.005 |
| 228. | Конус |
Ж5-РСХ 00.020 |
| 229. | Шайба |
Ж5-ПРК-70 00.014 |
| 230. | Указатель |
Ж5-ПРК-70 00.009 |
| 231. | Стержень |
Ж5-РСХ 00.002 |
| 232. | Поплавок |
Ж5-РСХ 00.001-03 |
| 233. | Винт |
Ж5-РСХ 00.007 |
| 234. | Шайба |
Ж5-ПРК-70 00.019 |
| 235. | Прокладка |
Ж5-ПРК-70 00.012 |
| 236. |
Винт ВМ4-6gх8 |
ГОСТ 17473-80 |
| 237. | Шкала |
Ж5-РСХ 00.006-02 |
| 238. |
Винт ВМ8-6gх12 |
ГОСТ 1476-93 |
| 239. | Стойка |
Ж5-РСХ-120 00.050 |
| 240. |
Винт |
Ж5-ПРК-70 00.013 |
| 241. | Шайба |
Ж5-ПРК-70 00.019 |
| 242. | Прокладка |
Ж5-ПРК-70 00.012 |
| 243. | Трубка |
Ж5-ПРК-70 00.015 |
| 244. | Прокладка |
Ж5-ОСН 03.001 |
| 245. | Колено |
Ж5-РСХ 00.010 |
Фильтрующая установка
|
246. |
Ручка |
Я9-ОДТ 04.003 |
| 247. | Прокладка |
Я9-ОДТ 04.067 |
| 248. | Гайка |
Ж5-ОМЕ-С 03.059 |
| 249. | Заглушка |
Я9-ОДТ 04.004 |
| 250. | Прокладка |
Ж5-ОСН 03.007 |
| 250а. | Патрубок |
Ж5-ОМЕ-С 03.080 |
| 250б. | Прокладка |
Ж5-ОСП-3 03.038 |
| 251. |
Кран трехходовой |
by32 |
| 252. | Кран трехходовой | by32 |
| 253. | Манометр |
ДМ 8008-ВУ-10 |
| 254. | Прокладка |
Ж5-ОСТ-3 03.082 |
| 255. | Патрубок |
Я9-ОДТ 04.100 |
| 256. |
Ручка прижимная |
Я9-ОДТ 04.062 |
| 257. | Прижим |
Я9-ОДТ 04.061 |
| 258. |
Штифт ф3х6 |
А1-МСЛ 03.011-33 |
| 259. |
Штифт ф3х14 |
А1-МСЛ 03.011-31 |
| 260. | Ось |
Я9-ОДТ 04.063 |
| 261. |
Болт откидной |
Я9-ОДТ 04.064 |
| 262. | Проушина |
Я9-ОДТ 04.065 |
| 263. | Крышка |
Я9-ОДТ 04.026 |
| 264. | Прокладка |
Я9-ОДТ 04.005 |
| 265. | Винт |
Ж5-ОМЕ-С 02.079 |
| 266. | Крышка |
Я9-ОДТ 04.040 |
| 267. | Шайба |
Я9-ОДТ 04.015 |
| 268. | Гайка |
Я9-ОДТ 04.017 |
| 269. | Болт |
Я9-ОДТ 04.016 |
| 270. | Планка |
Я9-ОДТ 04.014 |
| 271. | Сетка |
Я9-ОДТ 04.013 |
| 272. |
Стакан сетчатый |
Я9-ОДТ 04.020 |
| 273. | Прокладка |
Я9-ОДТ 04.023 |
| 274. |
Гайка М10-6Н |
ГОСТ 5915-70 |
| 275. | Шайба-гровер |
DIN.127.10.A2 |
| 276. | Хомут |
Я9-ОДТ 04.110 |
| 277. | Корпус |
Я9-ОДТ 04.010 |
| 278. |
Гайка М10-6Н.5 |
ГОСТ 5915-70 |
| 279. | Шайба-гровер | DIN.127.10.A2 |
| 280. |
Болт фундаментный |
Ж5-ОСБ 00.001 |
| 281. |
Стойка к фильтрам |
Я9-ОДТ 04.120 |
